Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 - стационарный протравливатель-инкрустатор барабанного типа. Он работает непрерывно и обрабатывает семена влажным способом: препарат ложится на зерно прямо на ходу, пока оно идет потоком. Порций тут нет, поэтому останавливать машину, чтобы загрузить или разгрузить камеру, не приходится.

На протравливании паспорт обещает до 10 т/ч - цифру получили на семенах пшеницы плотностью не меньше 780 кг/куб. м. Инкрустация идет медленнее, до 2 т/ч: раствора на тонну уходит больше, и пленке нужно время, чтобы закрепиться на оболочке. Питание от трехфазной сети 380 В, потребление не выше 1,9 кВт, масса машины вместе с баком - 506 кг.

Как машина устроена и работает

Обработка начинается еще до барабана. На входе, в приемной воронке, стоит распылитель, и первую порцию препарата семена получают, пока сыплются россыпью, а не лежат плотным слоем.

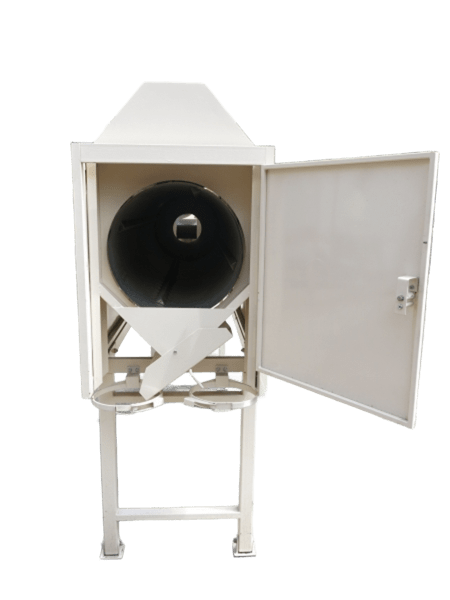

Дальше зерно попадает в барабан диаметром 750 мм. Он вращается, семена трутся друг о друга, и состав размазывается по оболочке каждого из них. Ни шнека, ни лопастей в зоне обработки нет - перемешивает только вращение корпуса. Машину выпускают в исполнении, которое не травмирует семена.

Препарат из бака в гидросистему гонит насос перистальтического типа на шаговом двигателе, подачу по паспорту можно задать от 0,0 до 99,9 л/ч. В баке на 200 л без остановки крутится погружной миксер, и раствор не расслаивается: последняя тонна партии получает ту же концентрацию, что и первая.

Время, которое семена проводят в барабане, регулируют без электроники - наклоном рамы, которая для этого стоит на регулируемых опорах. Чем положе ось, тем дольше идет зерно и тем полнее обработка. Режим подбирает агроном-семеновод, а подачу препарата пересчитывают на ту производительность, которая получилась на деле, и подправляют прямо в работе.

Что входит в поставку

Комплект по паспорту:

• протравливатель-инкрустатор в сборе, 1 шт.;
• бак-дозатор, тоже 1 шт.;
• руководство по эксплуатации, 1 экз.

Если разобрать машину по узлам, получится вот что: сварная рама с ограждением, блок привода и барабан на клиноременном подвесе, устройства для загрузки и выгрузки, гидросистема с трубопроводами и распылителем, пластиковый бак на своей сварной раме, миксер, насос-дозатор и пульты управления.

Пульт дозатора

Бак-дозатором управляют с отдельного блока: на нем четыре кнопки и светодиодный индикатор на четыре разряда, а режимов всего два - «Работа» и «Тарировка». Норму выставляют ступенями по 0,1 л/ч, и на следующей партии ее легко повторить точь-в-точь. Тарировка сверяет цифры на индикаторе с тем, сколько раствора насос действительно подает, ведь вязкость и плотность у препаратов разные. Как устроен этот узел и как его настраивают, рассказано на странице бак-дозатора.

С какими культурами работает

Протравливатель обрабатывает зерновые и зернобобовые, масличные и технические культуры. Отдельно скажем про сою, горох и чечевицу: у крупносемянных бобовых оболочка трескается, если семена жестко мешать, а здесь такого нет. Бережно идут через машину и кукуруза с подсолнечником, включая калиброванные семенные фракции, и рапс, и пшеница.

Перед сменой культуры или сорта барабан и гидросистему промывают, и много времени это не отнимает.

В Ростовской области ПСБ-10 может работать два сезона подряд: осенью на семенах озимой пшеницы и ячменя, весной на горохе, кукурузе и подсолнечнике. Отправляем протравливатель с завода в Луганске транспортной компанией до терминала в Ростове-на-Дону или своим транспортом прямо в хозяйство, пусконаладку проводим по согласованию.

Бывает, что семена считают не тоннами, а килограммами: селекция в питомнике, опытные делянки, проверка режима до запуска большого потока. Под такие навески завод делает отдельную лабораторную машину - Клен-ПСБ-0,01.

Работа в линии

Отдельно Клен-ПСБ-10 тоже работает, но лучше всего он раскрывается в линии протравливания семян: там загрузка, обработка и затаривание идут подряд, и руками семена никто не перекидывает.

Чтобы результат был ровным, семена должны поступать в барабан равномерно. В паспорте так и написано: если машина стоит не в механизированной линии, подавать семена лучше тихоходной норией из промежуточного бункера. Тихоходная НЗ-10 держит поток ровным и не бьет зерно, а бункер выравнивает подачу - без него при каждом провале доза препарата на тонну сбивалась бы.

На выходе семена подхватывает еще одна нория и отправляет в устройство загрузки биг-бэг, так что обработанное зерно попадает сразу в контейнер, а не на пол под лопату. Фундамента комплект не требует: машины ставят на ровный цеховой пол из бетона или асфальта.

Второй бак-дозатор

Если состав двухкомпонентный, протравливатель доукомплектовывают вторым баком и еще одним распылителем. По одному контуру идет средство защиты, по другому - жидкий инокулянт, и норму для каждого задают отдельно. В базовой поставке бак один, на 200 л.

Видео

Цены у нас заводские, гарантия - 18 месяцев, а обслуживание в гарантию и после нее, вместе с запчастями, берет на себя завод. Чтобы подобрать комплектацию, напишите, какую культуру обрабатываете, какими партиями, каким препаратом и куда семена идут дальше. От этого зависит, хватит ли одного бак-дозатора, нужна ли нория с промежуточным бункером и узел загрузки биг-бэгов. После этого назовем стоимость и срок поставки.
