Линия протравливания семян

Если коротко, линия протравливания - стационарный комплекс непрерывного действия на машинах завода «Клен». За час через нее проходит до 10 т семян, и на них наносятся протравливающие препараты или инкрустирующие составы. В комплект входят приемный бункер, пара тихоходных норий НЗ-10, протравливатель-инкрустатор Клен-ПСБ-10 с баком под рабочий раствор и оснастка, на которую вешают биг-бэги.

Проектировали ее с одной мыслью: партия должна дойти от бункера до контейнера с целой оболочкой и неповрежденным зародышем. Отсюда все решения. Наверх семена везут медленные нории, в которых ковш опорожняется самотеком, без центробежного броска, а лента бежит максимум 0,8 м/с. По семенам препарат растирает вращающийся барабан - никаких шнеков и лопастных мешалок. Для семенного материала это не мелочь: каждая микротрещина и каждое сбитое место на оболочке отнимают всхожесть.

Набор машин всякий раз считают под конкретное хозяйство: что за культура, сколько тонн в сутки, как приходит ворох и куда уходит готовое. Линия модульная, ни фундамента, ни приямков, ни строительных работ под нее не требуется.

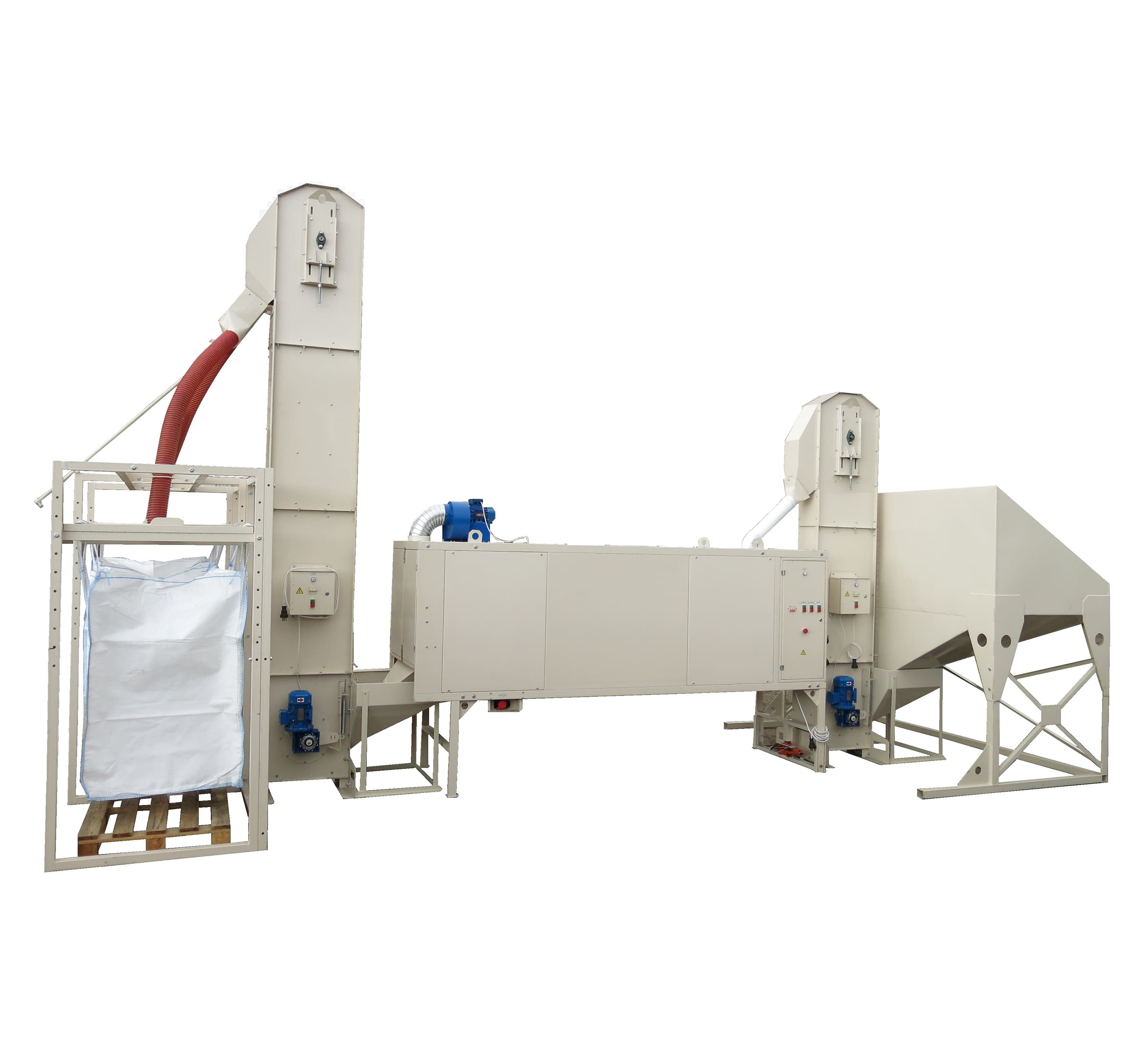

Шесть машин линии

Каждая машина здесь - серийное изделие со своим паспортом и инструкцией. Поэтому их берут и поштучно, под другие задачи: НЗ-10 точно так же подает зерно на сепаратор или в бункер для хранения, а раму под биг-бэг можно поставить под выгрузку любого другого оборудования. Протравливатель тоже способен работать без линии, только паспорт ставит условие - ровный поток в барабан - и советует обеспечивать его тихоходной норией с промежуточным бункером.

Приемный бункер увеличенного объема

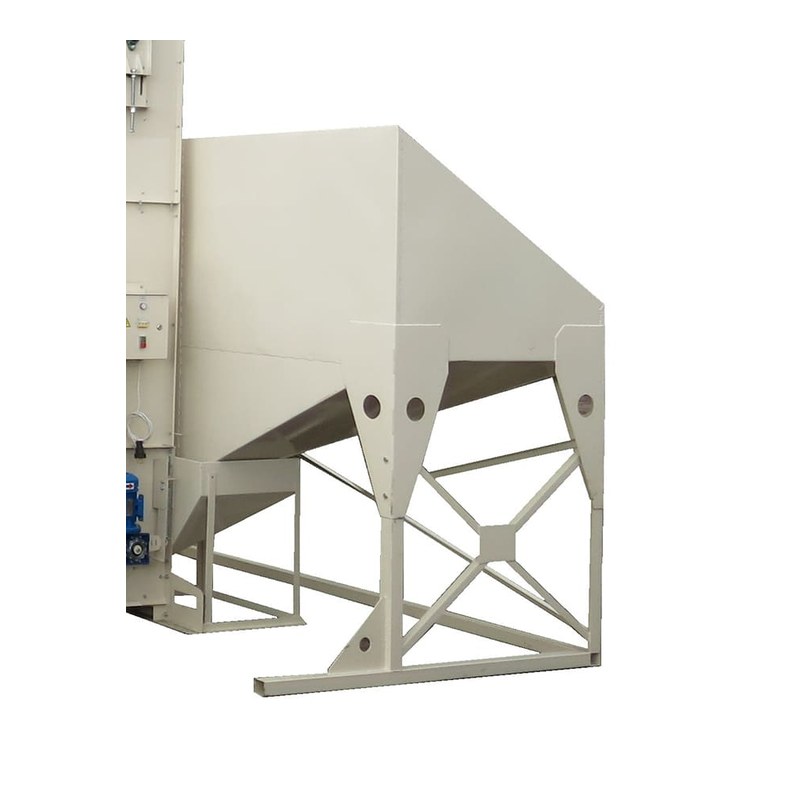

2,7 куб. м семян - это запас, благодаря которому линия не ждет каждую машину с ворохом. А ровный поток на входе - условие точной дозы: насос подает препарат в литрах за час, и стоит подаче прерваться, как на тонну семян придется уже другое количество.

НЗ-10 на загрузке протравливателя

Ее задача - взять семена из бункера и поднять в загрузочное устройство протравливателя. Производительность до 10 т/ч, лента движется не быстрее 0,8 м/с, установленная мощность 1,5 кВт. На конструкцию есть патент RU 2 737 177 C1.

Клен-ПСБ-10: протравливание и инкрустация

Главная машина линии - барабанный протравливатель-инкрустатор, который работает непрерывно и по влажной технологии. Протравливает до 10 т/ч, инкрустирует до 2 т/ч. Первую порцию препарата семена получают от распылителя на входе, а по всей поверхности состав расходится в барабане диаметром 750 мм. По мощности машина берет не больше 1,9 кВт, по массе в сборе - до 506 кг.

Бак-дозатор для препарата и инокулянта

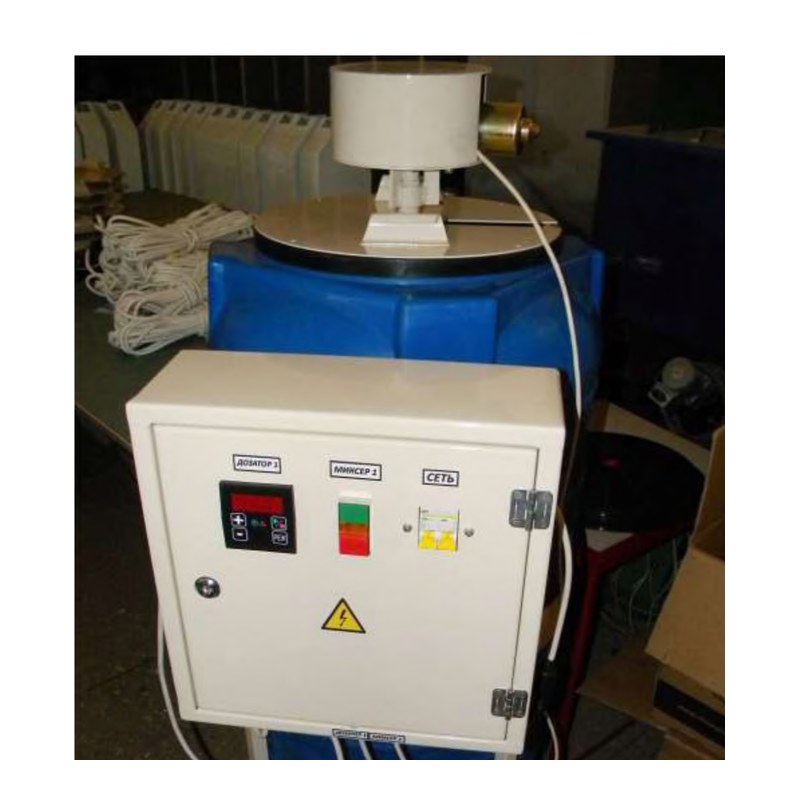

Емкость из пластика на 200 л закреплена на сварной раме, к ней относятся пульт управления и насос. В баке все время крутится погружной миксер, чтобы за время партии ничего не выпало в осадок, а расход задает перистальтический насос на шаговом двигателе: от 0,0 до 99,9 л/ч, ступенями по 0,1 л/ч. Если препарат и инокулянт подают каждый отдельно, на линию ставят второй такой бак.

Нория на выгрузке, с переключателем

Вторая НЗ-10 принимает семена после барабана и отправляет их наверх, к контейнерам. Переключатель потоков - не самостоятельная машина, а вариант исполнения той же нории: он перекидывает поток с одного висящего биг-бэга на соседний. Пока один наполняется, второй меняют, и протравливание не прерывается.

Устройство для затаривания в биг-бэги

Простая рама под выгрузкой нории: на ней за петли подвешивают контейнер, и семена сыплются в него самотеком. Устройство стоит на полу без крепления, его переносят вместе со всей линией, и никакой промежуточной тары схема не требует.

Что происходит с семенем на линии

Протравливать имеет смысл только чистый материал, поэтому сюда семена приходят уже очищенными и откалиброванными - этим занимается линия очистки семян. Их засыпают в приемный бункер, откуда они сами стекают в ковши нории через проходное окно, а его сечение регулируют шибером бункера.

Нория поднимает семена до уровня загрузки протравливателя. В верхней головке ковш ничего не бросает: он опрокидывается, и семена ссыпаются в разгрузочный лоток.

Первую дозу препарата семена получают еще на входе - распылитель закреплен на приемном бункере протравливателя. Раствор к нему качает из бака перистальтический насос с шаговым двигателем, норма выставляется на пульте бак-дозатора до десятых долей литра в час. Когда производитель препарата норму не указал, по паспорту берут 10 л жидкости на 1 т семян. Порошок сначала разводят в отдельной емкости и только потом заливают в бак - через сито, ячейка которого не крупнее 0,5 мм, иначе распылитель засорится. Перед стартом в баке должно быть хотя бы 10 л раствора, миксер гоняют минуту, а дальше он крутится не выключаясь. Расчет нормы для разных культур и препаратов разобран в статье о норме расхода рабочего раствора.

Дальше - барабан диаметром 750 мм. Он вращается, семена пересыпаются друг через друга, и препарат растирается по оболочке каждого зерна. Время обработки задает наклон рамы: опоры у нее регулируемые, и чем круче ось барабана, тем быстрее партия проходит насквозь. Паспорт оставляет эту настройку агроному-семеноводу. Изменив уклон, линию переводят в режим инкрустации, где паспортная производительность до 2 т/ч.

После барабана семена подхватывает вторая нория и несет к таре. Переключатель потоков отправляет их то в один контейнер, то в другой: полный биг-бэг снимают и откатывают тележкой для биг-бэга, а соседний в это время наполняется. Линия не стоит, пока меняют тару.

Один бак или два

Линию поставляют в одной из двух базовых комплектаций.

• С одним бак-дозатором. Базовая: емкость под рабочий раствор на 200 л со своим узлом дозирования.
• С двумя бак-дозаторами. К первому добавлен второй бак, у которого свой насос-дозатор и своя норма расхода.

Второй бак выручает в двух ситуациях. Первая - двухкомпонентный состав, компоненты которого нельзя смешивать в одной емкости. Вторая - работа без пауз: один бак отдает раствор на текущую партию, а во втором тем временем замешивают следующую порцию. Подробно об этом - на странице бак-дозатора жидкого инокулянта.

Окончательный набор машин складывается при расчете: он зависит от культуры, суточного объема и того, как вы отгружаете семена. Стоимость и срок поставки считаем уже для этого набора.

Что подготовить на площадке

• Пол. Подойдет ровный бетон или асфальт. Фундамент, земляные работы и анкерное крепление не нужны, но основание должно держать машины: нория весит 210 кг, протравливатель с баком-дозатором - 506 кг.
• Электричество. Сеть 380 В, 3 фазы, на все машины вместе около 5 кВт.
• Высота. Над норией нужен запас: ее габаритная высота 3 160 мм.
• Вентиляция. У протравливателя собственный вытяжной вентилятор, и если линия стоит в закрытом помещении, его патрубок подключают к вентиляции, иначе выхлоп останется внутри.
• Подъезды. Нужно место, откуда засыпать материал в приемный бункер, и проезд, чтобы вывозить наполненные биг-бэги.

Монтаж модульно-секционный, без проекта и строительства. Поменялась планировка - норию цепляют вилочным погрузчиком и переносят в собранном виде. Чтобы перейти на другую культуру, башмак нории чистят через люк с выдвижным поддоном, а бак, насос-дозатор и барабан протравливателя в конце работы промывают чистой водой.

Видео: линия в работе

Записи работы линии лежат на канале завода. На них хорошо видно, как подается материал, как семена выходят из нории и как заполняются контейнеры.

Вторая запись с той же линии.

Почему семена остаются целыми

Главный враг семени в послеуборочной цепочке - подъем. В быстроходной нории ковш опорожняется за счет центробежной силы: зерно вылетает, ударяется о кожух головки, и на выходе появляются дробленка, сколы, трещины. Сильнее всего это видно на подсолнечнике, кукурузе и крупноплодных бобовых. НЗ-10 устроена наоборот: ковш идет со скоростью до 0,8 м/с, переворачивается и просто ссыпает семена в лоток. Устройство ковша и башмака описано на странице нории тихоходной НЗ-10, а две схемы подъема сравниваются в статье тихоходная нория против быстроходной.

Для Ростовской области это важно: подсолнечник, кукуруза и горох здесь среди основных культур, а их семена от ударов страдают больше других. Линию доставим с завода в Луганске своим транспортом или через перевозчика прямо на донской ток, пусконаладку на месте согласуем.

Второй опасный узел - там, где наносят препарат. Шнек или лопастная мешалка двигают семя принудительно и прижимают его к стенке. В Клен-ПСБ-10 такого нет: вращается корпус барабана, слой просто пересыпается, и препарат покрывает семя без нажима на оболочку.

Третий фактор - сколько раз партию перегружают. Здесь перевалок всего две: из бункера в протравливатель и из протравливателя в контейнер. Ни промежуточных емкостей, ни пересыпания вручную: из барабана семена сразу уходят в биг-бэг.

Напишите, какую культуру и в каком объеме нужно обрабатывать и что у вас за площадка, - соберем линию, подберем комплектацию и скажем цену.
