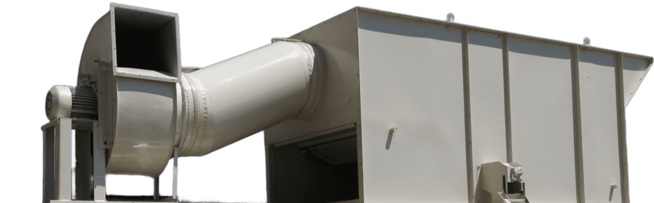

Аспирационная камера Клен-КА

Зачем нужна аспирационная камера

Клен-КА завод разработал сам, и работает она в паре с барабанным сепаратором Клен-БСЗ. Задача камеры - убрать из вороха то, что решетами отбирать бесполезно: пыль, легкие и мелкие примеси. Делит она материал прямо в воздушном потоке. Полновесное зерно воздуху не по силам, оно проходит камеру насквозь и идет к следующей машине, а все, что легче, поток забирает с собой наружу.

Размер частицы при такой очистке значения не имеет. Обрывки соломы, полову, легкое щуплое или битое зерно решето может пропустить вместе с семенами - по размеру они проходят, и геометрией их не отсечь. А вот по парусности - можно.

Путь воздуха и куда уходит пыль

В камере ворох растекается по всей ее ширине ровным слоем, и воздух пронизывает его целиком, до самого низа. Воздух нагнетает вентилятор, и скорость подобрана так, чтобы примеси поднимались, а полноценные семена оставались в потоке зерна.

Из камеры грязный воздух уходит в циклон, который входит в комплект. Там частицы теряют скорость и оседают, а воздух выходит уже чистым. Отходы копятся в циклоне и не разлетаются по помещению, так что камере место и под крышей, в закрытом цехе.

Больше всего пользы от камеры на свежем ворохе прямо из-под комбайна, где больше всего пыли, растительных остатков и обломков колоса. В Ростовской области озимую пшеницу и ячмень убирают в разгар жаркого, часто засушливого лета, а в сухую погоду пыли в ворохе на донском току больше - как раз случай для камеры. Камеру с циклоном отправляем с завода в Луганске вместе с сепаратором или отдельно, до терминала транспортной компании в Ростове-на-Дону.

Где камера стоит в цепочке

На комплексе подготовки семян ее место - секция первичной очистки. Машины стоят в таком порядке:

1. приемный бункер;
2. тихоходная нория НЗ-10;
3. аспирационная камера Клен-КА;
4. циклон;
5. барабанный сепаратор Клен-БСЗ;
6. нория с переключателем потока;
7. устройство загрузки биг-бэгов.

Из приемного бункера нория поднимает ворох и подает в камеру. Обеспыленный материал попадает в барабанный сепаратор и там разбирается решетами по фракциям, после чего предварительно очищенное зерно засыпают в контейнеры: хранить или везти на следующую обработку. Как этот участок вписан в общую схему, показано на странице про линию очистки семян.

Если сепаратор стоит отдельно, вне линии, камерой комплектуют и его. Порядок не меняется: сначала подача, потом продувка, циклон и решетный барабан.

Что меняется после камеры

• Решетам легче. Барабан получает ворох уже обеспыленным, и решета заняты зерном, а не пылью и мелким сором.
• Решета реже чистят. Пыль и растительные остатки забивают отверстия. Если снять их еще до барабана, отверстия дольше остаются открытыми.
• В цехе чище. Пыль собирается в циклоне и не оседает на машинах, на полу и там, где работают операторы.
• Фракции ровнее. Легкие частицы, которые прошли бы через решета вместе с семенами и испортили бы их чистоту, из вороха уже убраны.

Какой будет камера, зависит от производительности сепаратора, к которому ее ставят. Это уточняем, когда считаем комплектацию.
