Линия очистки семян

Ворох попадает на линию очистки семян прямо из-под комбайна или с тока, а выходит из нее семенами посевной нормы - сразу по чистоте, по выравненности и по плотности зерна. Производительность комплекса завода «Клен» - 10 т/ч при влажности зерна до 15%, работают на нем 2-3 человека.

Почему машин несколько, а не одна? Каждую примесь отделяют по тому признаку, которым она отличается от семени. Пыль и все легкое забирает воздушный поток, решета отсеивают сор крупнее и мельче семени. А вот щуплое или битое зерно по размеру такое же, как полноценное, и отобрать его можно только по плотности - на пневмосортировочном столе. Поэтому линия и делится на секции.

Из секции в секцию материал переезжает в биг-бэгах, так что работу не обязательно вести одним заходом: очищенный ворох можно отправить на сушку и вернуться к сортировке позже. Вверх зерно поднимают тихоходные нории НЗ-10, их лента идет со скоростью до 0,8 м/с. Семена пересыпаются через край ковша, а не вылетают из него, поэтому дробленого зерна и микротрещин после линии не прибавляется.

Состав линии по секциям

Первичная очистка

Здесь из вороха уходят пыль, полова, сор - и крупный, и мелкий, а также влажные растительные остатки, из-за которых зерно хуже сушится и хранится.

1. Приемный бункер - увеличенный, на 2,7 куб. м;
2. тихоходная нория НЗ-10;
3. камера аспирационная Клен-КА;
4. к ней циклон;
5. сепаратор барабанный Клен-БСЗ;
6. НЗ-10 в исполнении с переключателем потока;
7. устройство загрузки контейнеров биг-бэг.

Переключатель на нории наполняет контейнеры по очереди, и на смену биг-бэга секцию останавливать не приходится.

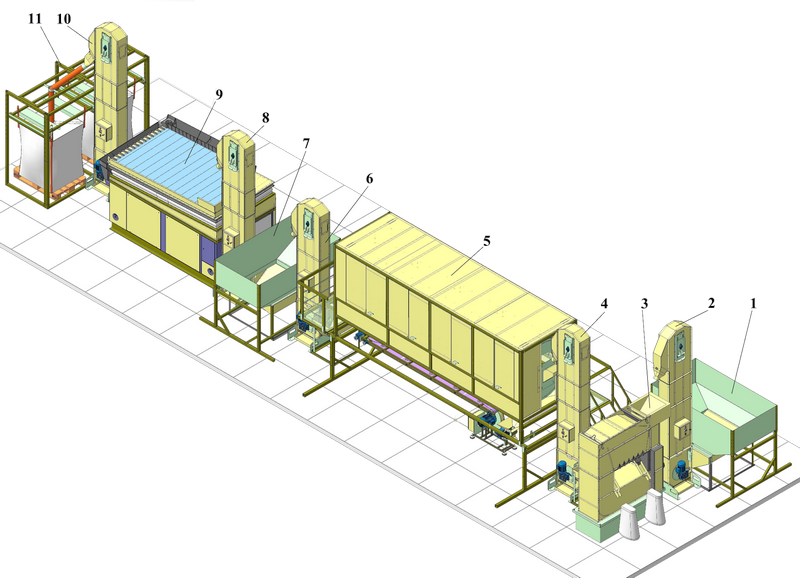

Сортировка и калибровка

На этом участке очищенный материал разбирают по размеру и по плотности и отделяют посевную фракцию.

1. бункер приемный;
2. НЗ-10;
3. сепаратор воздушный Клен-СВ-10;
4. нория на подачу в барабанный сепаратор;
5. сепаратор барабанный Клен-БСЗ;
6. нория на подачу в промежуточный бункер;
7. бункер промежуточный;
8. нория на подачу к пневмостолу;
9. стол пневмосортировочный Клен-ПС-10;
10. нория НЗ-10, исполнение с переключателем потока;
11. устройство загрузки контейнеров биг-бэг.

Машины стоят именно в таком порядке не случайно. Сначала воздушный сепаратор убирает все, что отличается скоростью витания. Потом барабан делит оставшееся по форме и размеру на решетах. И только после этого работает пневмостол: разложить зерно по удельному весу получается лишь тогда, когда оно уже выровнено по крупности. Промежуточный бункер нужен, чтобы стол получал материал ровно.

Протравливание и инкрустация

Секция дополнительная, ее ставят по заявке: протравливание, инкрустация, обработка жидким инокулянтом.

1. бункер приемный;
2. НЗ-10;
3. протравливатель Клен-ПСБ-10;
4. бак-дозатор на 200 л для реагента;
5. нория с переключателем потока;
6. устройство загрузки контейнеров биг-бэг.

Линия собирается из модулей

Комплекс собирают как конструктор: машины выстраивают в той последовательности, которая нужна под культуру, а лишние узлы просто не ставят. Каждая машина работает и сама по себе: воздушный сепаратор - на очистке вороха, барабанный - на калибровке, пневмостол - на доводке семенной фракции.

Фундамент не нужен. Машины ставят на ровный твердый пол и никак не крепят, поэтому ни земляных работ, ни закладных не будет, а при перепланировке цеха оборудование просто переставляют. От помещения требуется площадь не меньше 150 кв. м и потолок от 6 м.

Для хозяйства в Ростовской области, которое само готовит семена озимой пшеницы, ячменя или гороха, такая линия позволяет довести посевной материал до нормы на своем току. При жарком и часто засушливом донском лете ровные всходы особенно ценны, а дает их полновесное, выровненное по крупности семя. Оборудование доставим из Луганска своим транспортом или через перевозчика, монтаж и пусконаладку согласуем отдельно.

Решета и калибровка

Барабан у Клен-БСЗ комбинированный: диаметр наружного - 1 250 мм, внутреннего - 750 мм, ситовых секций четыре. Внутренний барабан крупным решетом забирает колоски и палки, наружный отсеивает мелкий сор. Решета - стандартные пробивные полотна 790 x 990 мм, того же формата, что у ОВС и СМ, так что решета со старой зерноочистки встанут без переделки.

Какой набор ставить, решают по тому, насколько засорен ворох и какие фракции нужны на выходе. С подходящим комплектом барабан делит зерно по крупности на три фракции.

Линия в работе

Сначала очистка, потом протравливание

Препарат наносят в самом конце, когда семена уже чистые. Иначе пыль, полова и дробленое зерно оттянут часть рабочего раствора, и сколько препарата досталось самим семенам, станет непонятно. Поэтому порядок такой: очистка, калибровка и только потом обработка. Как устроена секция протравливания и зачем ставят второй бак-дозатор, рассказано на странице про линию протравливания семян.

Конструкции защищены патентами

• RU 2 713 821 C1 - патент на барабанный сепаратор Клен-БСЗ;
• RU 2 696 883 C1 - на воздушный сепаратор Клен-СВ-10;
• RU 2 717 737 C1 - на пневмосортировочный стол Клен-ПС-10;
• RU 2 737 177 C1 - на тихоходную норию НЗ-10.

Расскажите, какая культура, какого объема партии и какое оборудование уже есть на току, - подберем секции и посчитаем, сколько будет стоить линия.
